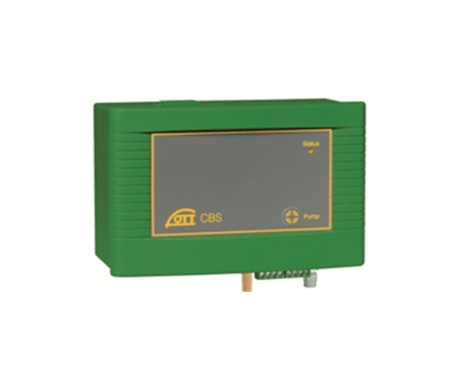

OTT CBS 氣泡水位計

相關內容

技術特點

壓差法測量，自動卸壓，無漂移
自帶專業氣室
-不受水波影響
-防止氣管堵塞
-延長氣泵壽命
智能氣泵，無需維護，自動調節功耗
氣泵使用壽命比傳統氣泡水位計長5倍
無需氣瓶
無需干燥劑
專門設計的硬件開關，用于安裝調試
防雷，在水下沒有電子部件
自帶SDI 12接口，4-20 mA模擬輸出
即使在鹽水或受污染的水體中，讀數也準確而穩定
可采用不同尺寸的氣管
氣管長度可達150米

測量原理

儀器內部的活塞泵產生壓縮空氣，流經專用氣流線，按設定好的間隔進入氣室，在氣室里，氣泡均勻地冒出來進入地下水中。
氣泡室孔上地下水的液位與測量管內流體靜壓（P）建立關系如下：

那么，假設液體的密度保持不變，則測量液位和測量管內的空氣壓力之間就存在一定的線性關系。通過測量測管內的空氣壓力，就可以換算出當前的水位了。這就是氣泡水位計測量液位的基本原理。

專業設計的氣室可以保持管內氣壓的穩定，消除水面波動造成的氣壓微小變化，并防止氣管進水或堵塞。

能化氣泵，在每次測量前測量管內氣壓，只有當氣壓發生較大變化時才打氣，降低氣泵損耗，延長氣泵使用壽命

應用范圍

各種水位測站
河流、湖泊、水庫、地下水、濕地、堤壩/橋/水壩的入口和水閘等
巖基、有可能結冰或淤塞的驗潮井
短期測量
水位變化不超過15/30米的場合。
